为了让您更地了解我们的铸铁闸门,手提铸铁闸门定制速度快工期短产品，只需花费一分钟时间，您就能发现更多令人心动的细节和优势，为您的购物体验增添更多惊喜。

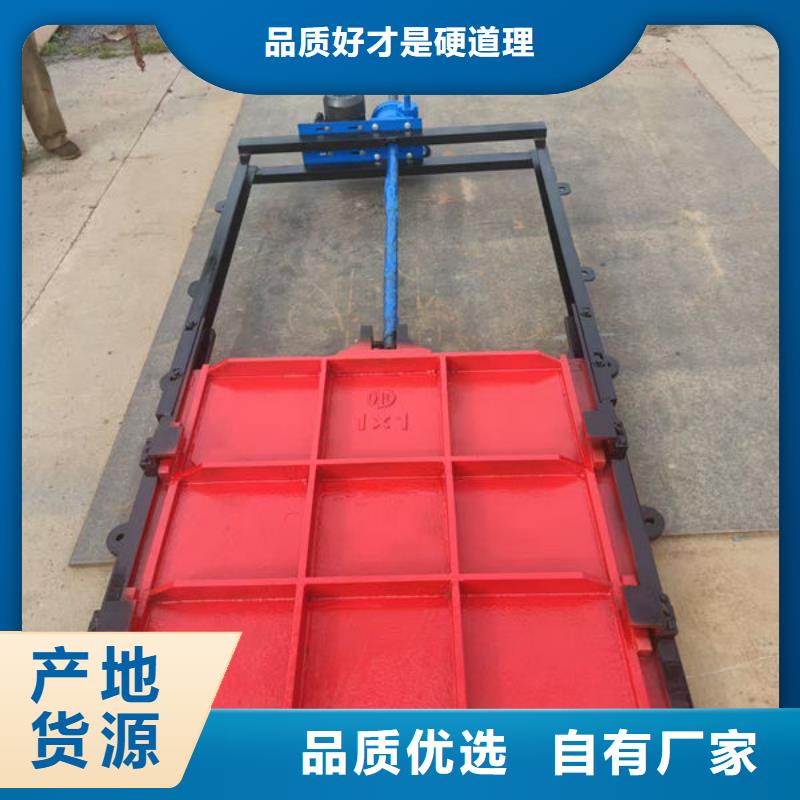

以下是:宜春袁州铸铁闸门,手提铸铁闸门定制速度快工期短的图文介绍


主题内容与适用范围    本标准规定了铸铁闸门的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。    本标准适用于供水、排水工程用的铸铁制闸门。   引用标准    GB 1176  铸造铜合金技术条件   GB 1220  不锈钢棒    GB 4216.2 2.5巴灰铸铁管法兰尺寸    GB 4216.9 灰铸铁管法兰用石棉橡胶垫片尺寸   GB 4216.10 灰铸铁管法兰及垫片技术条件   GB 6414  铸件尺寸公差   GB 9439  灰铸铁件    YB 3211  涂漆通用技术条件   YB 3214  包装通用技术条件  @产品分类  1 产品标记       □ □ □ □——□ 其中(从左到右)：□——铸铁闸门Z；          □——门杆形式M(明杆式)，A(暗杆式)；         □——安装方式Q(墙式)，G(墙管式)；          □——闸孔形状Y(圆形)，F(方形)，J(矩形)；         □——闸孔尺寸。   2 标记示例    a. Φ300mm铸铁明杆墙管式圆闸门：ZMGY-300    b.300mm×450mm铸铁暗杆墙式矩形闸门：ZAQJ-300×450   3 闸孔规格   闸孔规格见表1   注：1)该规格不适用墙管式闸门   4 基本参数   基本参数见表2   5 闸门基本形式    圆形闸门基本形式见图1；方形或矩形闸门基本形式见图2。   图1 圆形闸门基本形式  1——楔紧装置；2——门框(含导轨)；3——传动螺杆；4——吊耳；5——密封座；6——门板；7——吊块螺母   图2 方形或矩形闸门基本形式  1——楔紧装置；2——门框(含导轨)；3——传动螺杆；4——吊耳；5——密封座；6——门板；7——吊块螺母





 法兰螺栓孔直径d0  位置度公差Φt  11.0-17. 5 < 1.0 22.0- 30.0 < 1.5 33.0- 48.0  < 2.6    墙管式闸门与墙管连接之间应设有止水垫片，其垫片应符合GB 4216.9及GB 4216.10规定。  墙式闸门与墙面接合的门框表面，应保持平整。  门框(含导轨)的任一外侧应机加工一条与导轨平行且贯通的垂线作安装闸门基准。  导轨导轨应按 工作水头设计，其拉伸、压缩和剪切强度的系数不小于5。在门板开启到 位置时，其导轨的顶端应高于门板的水平中心线。  导轨可用螺栓(螺钉)与门框相接，或与门框整体铸造。   密封座  密封座应分别置于经机加工的门框和门板的相应位置上，用与密封座相同材料制作的沉头螺钉紧固。在启闭门板过程中，不能变形和松动，螺钉头部与密封座工作面一起精加工，其表面粗糙度不大于3.2μm。 密封座工作表面不得有划痕、裂缝和气孔等缺陷。 密封座的板厚，应符合表2规定。  吊耳或吊块螺母  门板的上端应设吊耳或吊块螺母，以与门杆连接。吊耳或吊块螺母的受力点尽量靠近门板的重心垂线。在 工作水头启闭时，其拉伸、压缩和剪切强度和系数不小于5。




耀禹水利机械厂(袁州区分公司)坐落于冀州区西王镇工业区，交通发达，物流便捷。主营产品： 手摇启闭机。公司秉承“诚信、优质、共赢”的经营理念，坚持用户至上、服务周全原则，用心解除客户所忧；以科技服务和优质产品服务客户；始终坚持以“想顾客之所想，急顾客之所急”的经营理念，不断前行；公司坚持技术的力量、不断创新、不断超越，与客户共成长。




 铸铁闸门安装步骤详解  铸铁闸门是一种直升直降式平面或孤形滑动闸门，主要是靠螺杆启闭机来开启和关闭。启闭机带动闸门门体上下运行，达到疏通和截阻水流的作用。  铸铁闸门 的特点是防腐蚀性强。铸铁闸门由闸框和闸门、压块等几部份组成，但铸铁闸门和钢闸门 的不同是这些部件是一个整体，必须整体安装。新河县宏康水利机械厂的工程师给大家讲一下铸铁闸门的安装方式和怎样安装铸铁闸门：  一.基建预埋。闸门有几种常见的安装形式：附壁式、预埋式。1.附壁式是铸铁闸门直接用膨胀螺丝或化学螺丝安装。把铸铁闸门整体（注意铸铁闸门和铸铁闸框必须整体安装不能拆开）吊装在出水口墙壁上，用膨胀螺丝或化学螺丝把铸铁闸框订在墙上，不做任何水泥浇筑。2.预埋式又称为浇筑式，适用于大型闸门或者小型闸门的反向止水。此安装方式需要水泥墙上预留闸门安装槽，并在安装槽内的预埋钢筋。      @安装形式  铸铁闸门的安装形式是根据其基建特点以及其用途来决定的。 1.机闸一体式，又叫做自承式，主要是启闭机和闸门为一体结构，安装时闸门和启闭机一起安装，这种安装方式 特点为费用较少，因为不用做启闭机的水泥横梁，缺点是只能用于渠道、池塘等水压较小的地方，不能用于水库水压较深的出水口。 2.平底式。平底式是指闸门底部直接置于渠底或者河道底部。 3.附壁式，又称为墙壁式，是指闸门直接用螺丝悬空固定在水泥墙上。  4.渠道式，是指闸门直接安装在渠道中间。


点击查看耀禹水利机械厂(袁州区分公司)的【产品相册库】以及我们的【产品视频库】
